CABLE XLPE-TR, ALUMINIO , 4/0 AWG, 15KV , 100% AISL, 1/3 NEUTRO CONCENTRICO , PEBD, ICEA S-94-649, NORMA: NATURGY, COD: AZF3

"-Referencia VIAKON: FH07
-Tipo de Cable: RHZ1 2OL (XLPE reticulado con pantallas y doble obturación contra agua)
-Calibre: 4/0 AWG
-Voltaje de Operación: 15 kV
-Nivel de Aislamiento: 100%
-Normas: ES.03427.CO-Ed.4 / ICEA S-94-649

1. Datos Generales
-Capacitancia: 0.2227 µF/km
-Radio de Curvatura Mínimo: 396 mm
-Presión Lateral Máxima: 450 kg/mt
-Diámetro Exterior: 33.1 mm
-Peso Aproximado: 1.05 kg/mt
Tensión de Halado:
-Conductor: 575 kg
-Chaqueta: 454 kg
Temperaturas Máximas:
-Operación normal: 90°C
-Sobrecarga: 130°C
-Cortocircuito (1 seg): 250°C

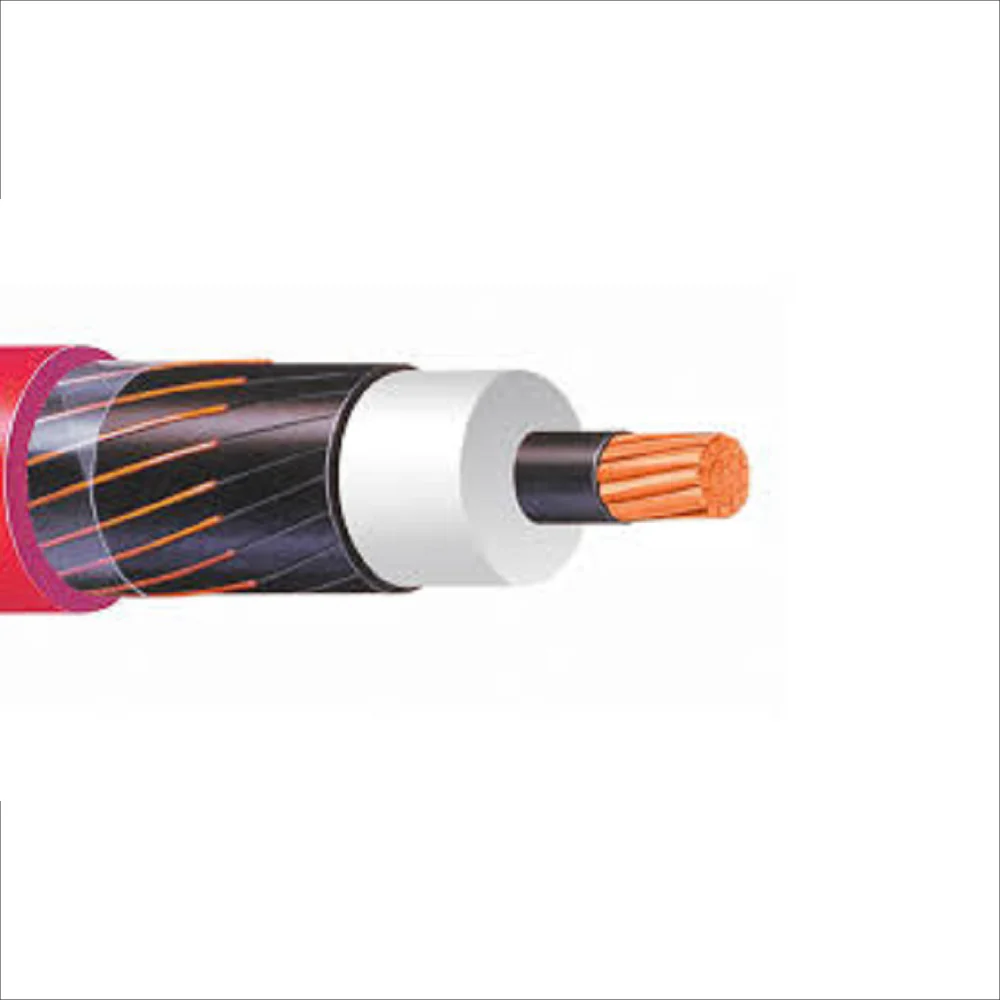

2. Estructura del Cable
Conductor
-Material: Aluminio (Clase B, compactado)
-Área Transversal: 107.20 mm²
-Número de Hilos: 19
-Diámetro: 12.07 mm
-Resistencia CD (20°C): 0.269 O/km
-Bloqueo de Humedad: Cintas bloqueadoras

Semiconductor del Conductor
-Material: XLPE semiconductor
-Espesor: 0.432 mm
-Diámetro sobre Capa Semiconductora: 12.93 mm

Aislamiento Principal
-Material: XLPE-TR (Polietileno reticulado termoestable)
-Espesor: 4.45 mm
-Diámetro sobre Aislamiento: 21.82 mm

Semiconductor del Aislamiento
-Material: XLPE semiconductor
-Espesor: 0.86 mm
-Diámetro sobre Capa Semiconductora: 23.55 mm

Pantalla Metálica
-Material: Cobre (11 hilos helicoidales, calibre 14 AWG)
-Diámetro de Hilos: 1.63 mm
-Bloqueo de Humedad: Cintas de 0.25 mm
-Diámetro sobre Pantalla: 29.01 mm

Cubierta Externa
-Material: Poliolefina PEBD (Polietileno de baja densidad)
-Espesor: 2.03 mm
-Color: Rojo
-Diámetro Final: 33.07 mm"
